Physical dan Datalink Layer

Physical Layer

•Mendefiniskan spesifikasi elektrik dan mekanik perangkat komunikasi data

• Contohnya dalam penentuan besar tegangan yang digunakan untuk mengirimkan informasi, bentuk konektor dan jumlah pin yang digunakan, kabel yang digunakan, jumlah kabel yang digunakan.

•Pembentukan dan pemutusan koneksi ke medium transmisi

• –Komunikasi full-duplex atau half-duplex, prosedur untuk memulai dan menghentikan transmisi

•Pembentukan sinyal untuk ditransmisikan ke medium transmisi

• –Line coding, modulasi dsb.

•Data unit: bit

•Contoh : RS232CDatalink Layer
Mengatur komunikasi antara mesin “lokal” (mesin-mesin yang berada di dalam satu jaringan yang sama)

Pada proses pengiriman, layer ini menerima data dari network layer dan merubahnya menjadi aliran bit untuk ditransmisikan oleh layer fisik

Pada proses penerimaan, layer ini merubah aliran bit dari layer fisik menjadi frame data link (data framing)

Fungsi-fungsi yang dilakukan data link layer:

• Medium access control (MAC) => Mengendalikan akses ke medium komunikasi


• Logical Link Control (LLC) =>Fungsi yang diperlukan untuk membentuk dan mengendalikan link lojik antara dua mesin lokal


• Menyediakan aliran data yang bebas kesalahan bagi network layer (error detection and handling)

- Mendeteksi/mengoreksi kesalahan akibat transmisi pada layer fisik
- Menambahkan kode untuk sinkronisasi dan deteksi kesalahan (contoh: CRC)
- Menyediakan mekanisme untuk menangani kehilangan (lost), kerusakan, atau duplikasi frame (contoh: retransmisi lost frame)

• Addressing : memberi label lokasi tujuan

- Physical addresing (label dicangkokkan pada kartu jaringan di pabrik)
Data unit: frame
Contoh protokol layer 2 : IEEE802.3, IEEE802.11 dsb.





Sumber: Tutun Juhana, Sekolah Teknik Elektro dan Informatika ITB.

Koneksi 2 Gedung - Base 2 - Base 5

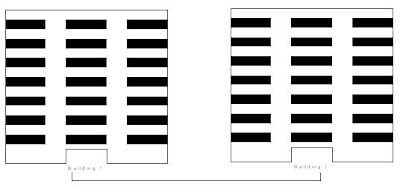

Kita asumsikan dalam setiap gedung memiliki 60 komputer, dimana jarak antara kedua gedung hanya 20 m. Maka yang akan tergambar ialah sebagai berikut:
